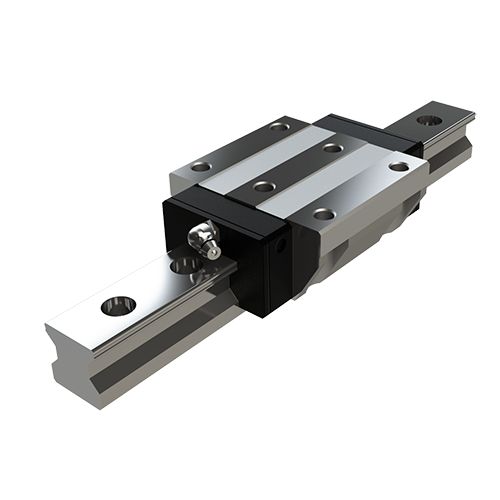

Опорный блок SRG45C1SSC1P

Модель SRG от THK представляет собой сверхжесткую роликовую рельсовую направляющую, роликовые сепараторы которой обеспечивают низкий уровень трения, плавность перемещения и длительную работу без технического обслуживания. Высокая жесткость достигается за счет использования роликов повышенной жесткости, длина которых более чем в 1,5 раза больше их диаметра. Так как каждый ряд роликов установлен под углом контакта в 45°, расчетная нагрузка на каретку равномерно распределяется во всех четырех направлениях (радиальном, обратном радиальном и двух поперечных), обеспечивая высокую жесткость во всех направлениях. За счет роликового сепаратора ролики при циркуляции образуют равномерно распределенную линию, что предотвращает перекос роликов при перемещении каретки в область нагрузки. Это минимизирует перепады сопротивления качению и обеспечивает стабильность и плавность перемещения. При использовании роликового сепаратора исключается трение между роликами и повышается удержание смазки, чем обеспечивается длительная работа без технического обслуживания. Размеры модели SRG очень близки к размерам шариковой рельсовой направляющей модели HSR без сепаратора, разработанной компанией THK, новатором в области создания систем линейного перемещения; данный размер практически стал международным стандартом.
